可视雷达系统介绍



1、工作原理
系统主要包括主机单元、超声波传感器部分，显示部分及声音报警部分。工作时，超声波传感器将探测到的信号输送至主机进行处理，然后通过显示器将障碍物与车体之间的距离和方位显示出来。




由上图可知，超声波呈扇型（圆锥体）发射（类似手电筒）当它的发射波与障碍物成垂直时，反射回来的信号最强，它的探测效果为最佳。根据探头的发射角度与距离的比例，建议安装探头时高度不能低于50厘米，且探头发射面基本要与地面成平行，即与地面垂直。若探头发射面斜对着地面则会发生误报。探头周边不能有突起物。探头安装不能太紧，探头不能产生机械变形。
探头正常工作的温度范围是：-40 ℃ ~80℃
探头探测障碍物体：0-5米；探测人最远距离2.0米；墙体等大型物体5米。



2、显示器参数

★7英寸数字高解晰度防水四分割显示器外壳采用耐高温ABS(前壳)+铝合金(后壳)材质。
★显示器宽范围电压输入DC11V-32V，广泛适用各种车辆、机械设备安全监控。
★显示器采用轻触触摸按键设计，方便驾驶时操作。
★PAL制NTSC制自动识别，适合不同国家使用。
★显示器内置电源反接极性保护电路设计(防止人为误操作损坏)。
★显示器背光源内置恒压恒流电路保护设计，使用寿命相比延长。
★显示器可设置四种图像状态：N-LR(正像)、M-LR(镜像)、M-UD(上下翻转镜像)、N-UD(上下翻转正像)。
★显示器可支持1路视频输入，引出线航空头4PIN。
★显示器采用触摸式按键 (POWER、UP、 DOWN、ROTATE、MUNE、AV1/AV2) 全功能操作。
★显示器完整紧凑结构设计具有5G抗震强度。


型号Model

TM70DL

液晶显示屏 TFTLCD Monitor

7"Digital Screen TFT LCD Monitor

彩色制式 Color System

(PAL/NTSC)

显示屏像素 Display Resolution

1024RGB(H)X600(V)

亮度 Brightness (cd/m2)

500cd/m2

对比度 Contrast ratio

500：1

视频输入 Video Input

1路画面

电源电压 Operating Voltage

DC11V~DC32V

运行温度 Operating temperature

-20℃~+70℃ Max

存储温度 Storage temperature

-30℃~+80℃ Max

外形尺寸 Dimensions

L185mm×W67mm×H155mm
(可安装U型或扇形支架)


3、摄像头参数




★AHD720P高清晰度图像。
★图像有效像素1288(H) X 728(V)。
★18颗 红外灯提供安全夜视。
★IP69K防水等级适用于全天候环境。
★独特U型+双边加固设计支架增加抗震性能。
★防水、防震、红外夜视功能，耐高温、高湿。
★航空连接接口增加密封防水工艺处理、紧固抗震，不易松动。
★120°-170°超广可视角度。


型号Model

BRC-1090

图像传感器 Image sensor

AHD 1/3 CMOS

清晰度 Resolution

AHD720P

图像视角 Viewing angles

120°-170°

制式 TV system

PAL

工作电压 Power supply

12V或24V

防水级别 Waterproof rating

IP69K

工作温度 Operation temperature

-30℃~80℃

最低照度Minimun Illumination

0.1Lux/F1.2 (0 Lux with IR LED)


4、主机控制盒参数




  • 适应宽电压，可工作在24V和12V。
  • 专用防水设计，防水级别IP67。
  • 专用插头设计，稳固可靠。
  • 有防雷击设计，内含600W的TVS管。
  • 单机功耗：不超过1瓦。
  • 工业级工作温度设计：低温-40°，高温80°C。

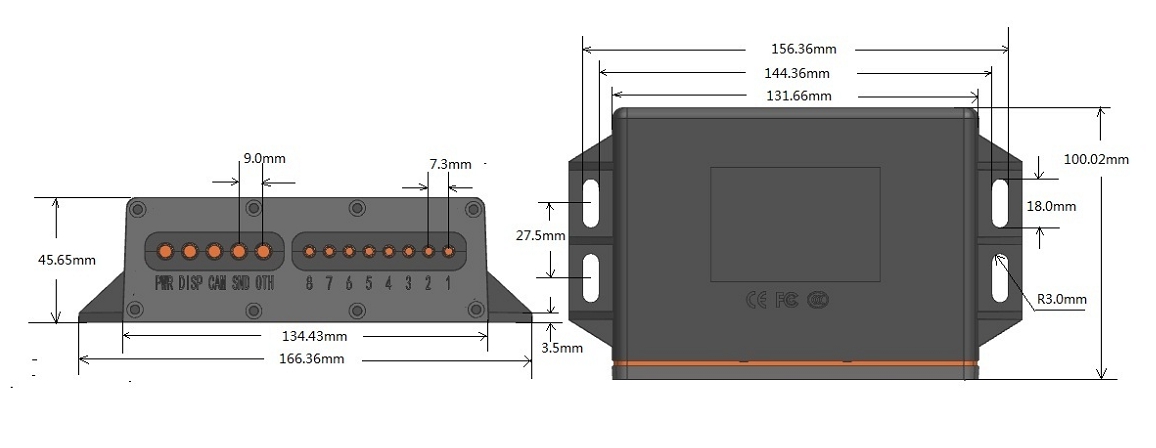

  • 尺寸：长x宽x高=166*100*45.6mm。
  • 可适应多种使用方式（不同的电板配置）
    • 可自带蜂鸣器/语音盒
    • 可带各类显示屏
    • 可带摄像头及TFT显示屏
    • 探头数量最多8个
  • 可为客户定制软件逻辑，探测精确度可达1cm。



5、传感器参数


  • 防水设计，防水级别IP67。
  • 工作频率：40KHz。
  • 工业级工作温度设计：低温-40°，高温80°C。
  • 波束角度：单角度70-90度。

6、专用蜂鸣器/语音盒（也可内置显示器出声音）


  • 防水设计，防水级别IP67。
  • 音量不小于100Db。
  • 工业级工作温度设计：低温-40°，高温80°C。
  • 金属支架，便于安装和固定。


7、安装示意图
